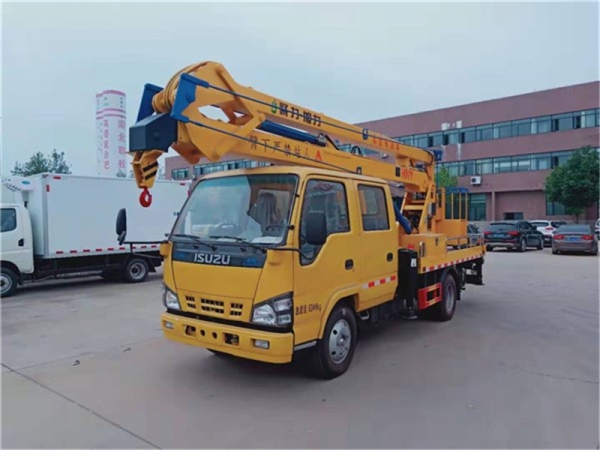

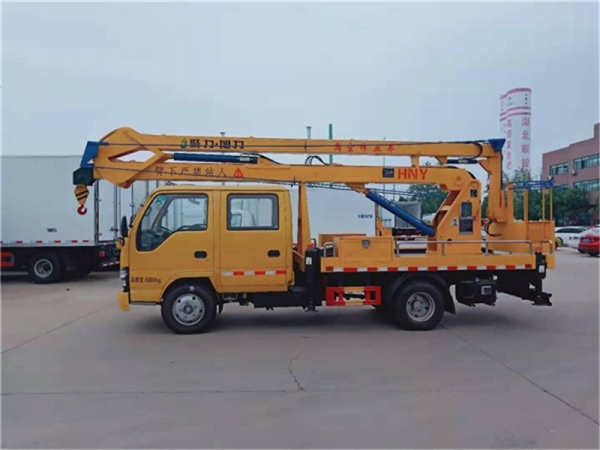

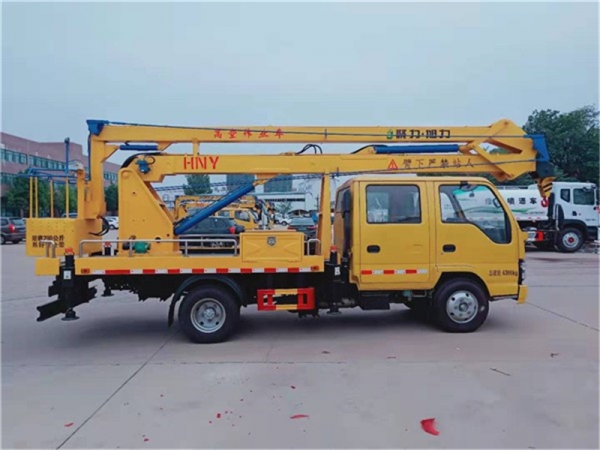

該車采用五十鈴3360mm軸距底盤，型號：QL1070BUHWY帶空調、方向助力，

由五十鈴公司提供五十鈴120馬力發動機。

主要特點：

1、臂架和支腿均采用低合金Q345型材，四周無焊縫，外形美觀，受力大，強度高；

2、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；

3、回轉機構采用可調節式，方便調節；

4、轉臺雙向360°回轉，采用了**的渦輪蝸桿式減速機構（具有自潤滑和自鎖功能），后期維護也可方便的通過調整螺栓位置輕松達到效果；

5、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；

6、下車與上車互鎖，操作安全、可靠；

7、上車操作通過節流閥實現無極調速；

8、吊籃采用外置拉桿機械式調平，更加穩定和可靠；

9、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；

車輛后部及細節圖片



1、高空作業車工作用途

通過工作臂的折疊、變幅、回轉將作業人員和作業工具送到指定的高空作業位置進行高空作業。

2.  適用標準

    供貨方應使用**新頒布執行的**標準、行業標準，在用戶方同意時可以使用其他性能更高的標準。行業標準中已對產品質量做出規定的條款，供貨方所提供的產品性能應達到**標準。當以上標準中的條款與本技術條件發生偏差時，應以本技術條件為準。

3、使用環境條件

1)海拔高度：    ≤**0米

2)環境溫度：    -5℃ ～ +40℃

3)相對濕度：     ≤95%（25℃）

4)抗震能力：     地面水平加速度    0.3g

                 地面垂直加速度    0.15g

                 同時作用持續三個正弦波

                 安全系數       1.67

5)**大日溫差：  15℃

6)日照強度(風速0.5m/s時)：0.1W/cm²

7)**大風速：       ≤ 10.7m/s1）

4、 主要技術參數

主要技術參數	底盤型號		長×寬×高		后懸	總質量（Kg）	軸距	發動機排放
	QL1070BUHWY		7655*1990*3**		2180	6300	3360	國Ⅵ
上裝基本配置	臂架		臂架形式		三節折臂
			材料		型材Q345B/4mm
			臂架截面		四邊形
			起伏角度		0°-70°(相對水平面)
	作業工況		**大作業高度		16m
			**大作業高度時作業幅度		2m
			**大作業幅度		7m
			**大作業幅度時作業高度		9m
			回轉		雙向360°連續回轉
	吊臂		**大起吊質量		900Kg
			伸縮起重臂		伸縮長度1m
			**大起吊高度		8.4m
			**大起吊幅度		6.8m
			起升機構		IQKN1B6Y；單繩拉力800 Kg
			鋼絲繩		（40m）Φ8
			吊鉤		1T
	支腿		支腿型式		前后H型
			支腿材料		型材Q345B/5mm
			支腿跨距		縱向：3240，橫向：3180
			液壓鎖		四個支腿都帶雙向液壓鎖
			支腿頻閃燈		4只
車廂		材料		優質碳鋼及型材，鋪3㎜防滑花紋鋼板
		工具箱		**0*350*400；模具沖壓門，帶不銹鋼門鎖
		圍欄		Φ20不銹鋼管
		踏步		駕駛室側帶上下踏步
		側、后防護		優質碳鋼冷彎型材；強度高
		輪罩		注塑模具成型，美觀，強度高
轉臺		立臂		低合金鋼板拼焊組成
		回轉支承		單排四點接觸球式帶外齒，QWD730.20
		減速機		渦輪蝸桿式，CW-28
		馬達		BMP-50
吊籃		額定載荷		≤200Kg
		尺寸		長X寬X高：1080X620X1150
		調平形式		外置拉桿機械調平
		保險帶		一副
		調平裝置		機械調平，拉桿外置
液壓系統		液壓油箱		65L；帶液位表
		齒輪泵		定量泵，流量25ml/r
		工作壓力		帶壓力表；16MPa
		液壓閥組		集成電磁閥組
		油缸		12只；帶雙向平衡閥或液壓鎖進行鎖止，保證安全
操作系統		支腿		手動操作，各支腿可單獨可調，上下車互鎖
		操作方式		手動和電動結合
		臂架動作		轉臺和吊籃電動雙位操作
		發動機啟動、熄火		轉臺和吊籃雙位操作
		發動機油門		手動拉線
油漆		知名品牌油漆；顏色光滑，線條美觀；
標識及標牌		清晰、醒目、**不褪色
